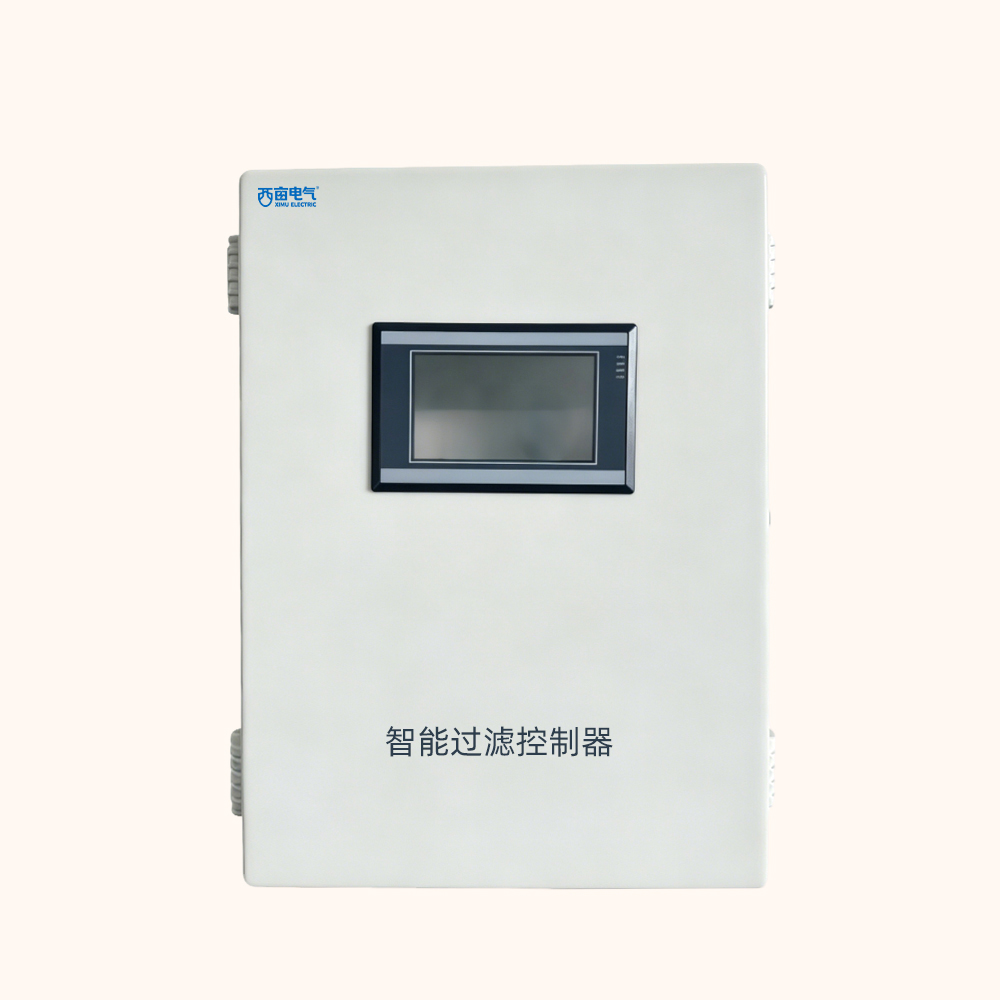

砂石过滤器控制箱概述

砂石过滤器控制箱是砂石过滤系统的核心控制单元，承担运行状态监测、自动化操作、故障报警等功能，适配单罐、多罐并联等不同规格系统，可根据需求定制功能，覆盖不同应用场景。

核心结构组成

砂石过滤器控制箱采用壁挂式或落地式柜体，具备防水防尘能力，内部核心组成包括主电源单元、逻辑控制单元、状态监测元件、执行输出单元、人机交互单元和报警保护单元。

1.主电源单元

主电源单元负责接入外部供电，实现电源通断控制与过载漏电保护，适配AC220V或AC380V工业电源。

2.逻辑控制单元

逻辑控制单元是控制箱的核心，分为继电器逻辑控制和单片机控制两种类型，部分高端控制箱还搭载物联网模块，支持远程监控。

3.状态监测元件

状态监测元件采集过滤系统运行参数，包括进出水压力传感器、液位传感器和流量传感器等。

4.执行输出单元

执行输出单元控制砂石过滤器的动作部件，包括电动阀或电磁阀接触器和水泵启动器。

5.人机交互单元

人机交互单元用于设置运行参数、显示运行状态，包括状态指示灯、操作按钮和触控显示屏。

6.报警保护单元

报警保护单元在系统发生异常时发出提醒，包括声光报警器和远程报警功能。

核心功能

砂石过滤器控制箱的核心功能包括自动过滤运行、自动反冲洗控制、手动操作功能、参数监测与显示、故障保护与报警和扩展功能。

1.自动过滤运行

系统通电后默认进入自动过滤模式，控制箱自动控制阀门和水泵，实现水流过滤。多罐并联时可协调多罐同时过滤。

2.自动反冲洗控制

当进出水压差达到堵塞阈值或运行时长达到反冲洗周期时，自动触发反冲洗流程，单罐系统停止过滤进行反冲洗，多罐系统可逐罐依次反冲洗，保障供水连续性。

3.手动操作功能

所有控制箱都保留手动操作模式，方便调试设备和维护检修。

4.参数监测与显示

实时监测过滤系统的进出水压力、压差、运行状态等参数，并在人机交互界面直观展示。

5.故障保护与报警

当出现电源过载、水泵缺相、压力异常等问题时，控制箱立即停止故障单元运行，触发报警提醒，并记录故障代码。

6.扩展功能

带PLC与物联网模块的高端控制箱支持远程启停控制、远程参数修改、运行数据云端存储等扩展功能。

适用场景

砂石过滤器控制箱主要应用于农业灌溉、工业循环水处理、饮用水预处理和景观水循环等领域。

· 农业灌溉领域：控制多组砂石过滤器自动运行反冲洗，实现无人值守，降低运维成本。

· 工业循环水处理领域：控制砂石过滤器自动截留水中悬浮物，稳定出水水质。

· 饮用水预处理领域：作为地表水、地下水预处理环节的控制单元，保障后续净化设备稳定运行。

· 景观水循环领域：截留水中藻类、泥沙，保持水体清澈，自动运行无需人工频繁操作。

选型要点

选型砂石过滤器控制箱时，需要根据过滤器规格、供电规格、控制方式和防护等级等要点进行选择。

合理选择砂石过滤器控制箱，可充分发挥过滤效率，延长滤料使用寿命，降低运维成本，保障系统稳定运行。
