2.1 项目背景
本项目针对2 个台区的供电痛点，结合每台 400kVA 变压器的运行参数，部署储能系统以解决台区负荷低或光伏发电量过大引起的电压过高、或负荷高峰引起台区电压过低问题，同时满足每天两充两放的运行要求，保障台区供电稳定性、提升电能质量，降低电网运维压力，适配分布式光伏接入后的台区运行需求，实现源网荷储协同运行。
2.2 核心需求
调峰需求：解决电压过高平抑电网峰值，吸收冗余电能，避免电压越限（突破安全阈值）及设备损坏风险。
填谷需求：解决夜间电压过低问题，在负荷低谷时段向电网释放电能，抬升线路电压，保障空调、冰箱等大功率电器正常运行，提升用户用电体验。
运行模式：每天实现两充两放，充分利用峰谷电价差异，兼顾电能调节效果与经济性，同时适配电池高倍率充放电需求。
储能配置：1 台区（以下简称台区 1）：60kW/120kWh；2 台区（以下简称台区 2）： 125kW/261kWh，均部署于对应 400KVA 变压器低压侧，实现就地调节。
2.3 适用标准
本方案严格遵循《分布式储能系统接入配电台区控制装置技术条件》
（T/CES 299-2024）、《台区侧分布式电化学储能并网技术导则》（T/CI 1120- 2025）、《电力系统安全稳定导则》及当地电网公司配网储能接入相关规范，确保系统并网安全、运行合规，同时符合磷酸铁锂电池相关国家强检标准（GB/T
36276）。
3.1 设计原则
安全性优先：采用高安全等级储能设备，配备完善的消防、防雷、防过载保护，构建“ 电芯-模组-簇-系统 ”多级电气保护体系，杜绝安全隐患。
精准适配需求：储能功率、容量匹配台区负荷特性及400kVA 变压器容量，确保调峰、填谷效果，严格满足两充两放运行要求，兼顾电池循环寿命。
智能化控制：依托EMS 能量管理系统，实现自动充放电、电压调节、故障预警、远程监控，减少人工干预，提升运行效率。
经济性合理：优化设备选型与运行策略，优先选用高集成、长寿命设备，降低初期投资与后期运维成本，通过峰谷电价套利提升收益空间。
可扩展性强：系统采用模块化设计，支持多机并联与集群管理，预留后期扩容接口，适配台区负荷增长及电网升级需求。
3.2 系统架构
每个台区储能系统均采用“储能电池组+BMS 电池管理系统+PCS 储能变流器+EMS 能量管理系统+辅助保护系统”的一体化架构，部署于变压器低压侧（0.4kV），独立接入台区电网，与变压器、负荷形成闭环调节系统，无需依赖主干网调度即可实现台区内部能量自我调节，相当于台区的“ 巨型智能充电宝+稳压器 ”。
系统核心逻辑：EMS 实时采集台区电压、电流、负荷功率、电网频率等参数，结合预设策略，下发指令控制PCS 实现充放电切换，BMS 实时监测电池状态，确保电池安全稳定运行，辅助保护系统负责应对过流、过压、短路等异常情况，保障系统全生命周期安全。
3.3 总体拓扑
电网（10kV）→ 400kVA 变压器 → 低压配电柜 → 储能系统（PCS+电池组
+BMS+EMS）→ 台区负荷；EMS 系统分别与PCS、BMS、低压配电柜、变压器测控
装置通信，实时获取运行数据，下发控制指令，实现“采集-分析-决策-执行 ”的闭环控制，同时支持与电网调度平台、云端运维平台对接，实现远程监控与策略下发。
结合两个台区的储能容量需求，选用高集成户外储能一体柜，集电池系统、PCS、 BMS、EMS、温控、消防等功能于一体，适配户外安装场景，减少占地面积，简化部署流程，具体配置如下：

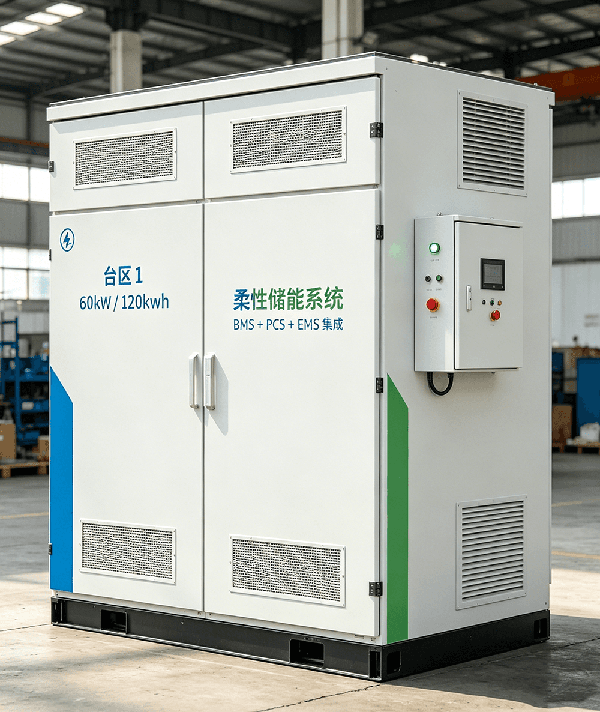

4.1 台区1（60kW/120kWh）配置
| 设备名称 | 规格参数 | 数量 | 功能说明 |
| 储能电池组 | 磷酸铁锂电池，单体 3.2V，循环寿命≥8000 次，容量衰减≤20%， 单月自放电率≤3%，总容量120kWh，工作电压范围2.8~3.65V | 1 套 | 核心储能单元，负责电能储存与释放，适配两充两放高频次运行需求，具备阻 燃、热失控阻隔防护 |
| BMS 电池管理系统 | 二级架构（BCU柜级+BMU 模组级），SOC 误差≤1%，具备单体电压、温度监测，均衡管理、过充/过放/过温保护，支持与EMS、PCS 通信 | 1 套 | 保障电池安全运行，优化电池充放电策略，延长电池寿命，实时上传电池状态数据 |
| PCS 储能变流器 | 额定功率 60kW，双向转换，效率≥98%，响应时间≤80ms，输入电压适配电池组范围，输出电压380V（三相四线或三相三线），支持并网/离网切换 | 1 台 | 实现直流电能与交流电能的双向转换，执行 EMS充放电指令，调节输出功率，适配电网电压、频率要求 |
| EMS 能量管理系统 | 工业级多核处理器，支持多路以太网、RS485、CAN 接口，兼容Modbus-TCP、MQTT 协议，具备数据采集、策略控制、故障预警、远程监控功能 | 1 套 | 系统核心控制单元，制定充放电策略，协调各设备运行，解决调峰、填谷问题，执行两充两放模式 |
| 辅助保护系统 | 包含防雷器（浪涌保护）、断路器、熔断器、绝缘监测装置，集成“探测+抑制+泄爆+消防 ”立体防护体系 | 1 套 | 防止雷击、过流、短路、绝缘故障，应对火灾等突发情况，保 障系统及电网安全 |
| 温控系统 | 智能风冷，控温范围-20℃~55℃ , 确保电芯温差≤5℃ ,适配户外环境运行 | 1 套 | 维持电池工作在最佳温度区间，避免温度过高/过低影响电池性能与寿命 |
| 储能柜体 | 户外一体化机柜，防护等级IP54， 占地面积≤1.2 ㎡ ，双舱分离设计（电池舱+电气舱），便 于维护 | 1 台 | 集成所有设备，防尘、防水、防腐蚀，适配户外安装场景，简化部署与维护 |

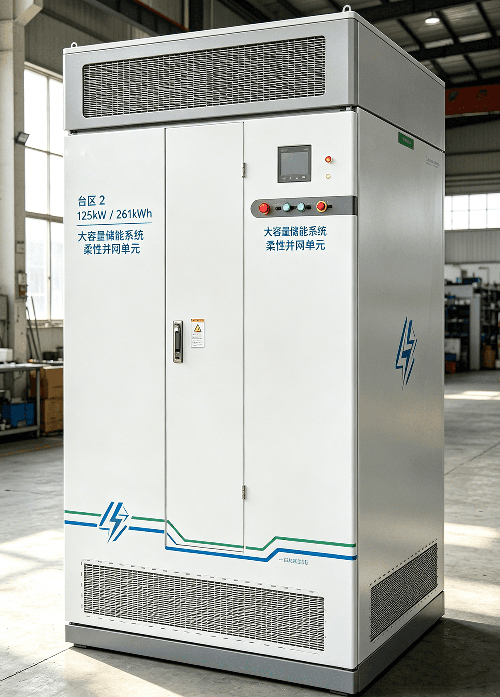

4.2 台区2（125kW/261kWh）配置
| 设备名称 | 规格参数 | 数量 | 功能说明 |
| 储能电池组 | 磷酸铁锂电池，单体3.2V，循环寿命≥8000 次，容量衰减≤20%，单月自放电率≤3%，总容量261kWh，由 5 个166.4V/314Ah 模组并联组成电池簇（1P260S，832V/314Ah） | 1 套 | 核心储能单元，适配 125kW 功率输出需求，高频次充放电性能优异，满足两充两放及调峰填谷要求 |
| BMS 电池管理系统 | 二级架构（BCU柜级+BMU 模组级），SOC 误差≤1%，支持菊花链通讯，实时采 集单体电压、温度、总电压、充放电流，具备均衡、保护及状态估算功能 | 1 套 | 精准管控电池状态，避免过充过放，优化充放电曲线，延长电池寿命，与EMS、PCS 实时联动 |
| PCS 储能变流器 | 额定功率125kW，双向转换，效率≥98%， 响应时间≤80ms，输入电压适配 832V 电池 簇，输出电压380V（三相四线），支持并/离网运行、多机并联 | 1 台 | 实现电能双向转换，精准执行EMS 指令，调节充放电功率，具备电网电压调 节、谐波治理功能，支撑电网平稳运行 |
| EMS 能量管理系统 | 工业级多核处理器，支持多路接口，兼容主流通信协议，具备智能调度、负荷预测、故障诊断、远程运维功能，可接入云端平台 | 1 套 | 统筹系统运行，制定两充两放策略，解决调峰填谷问题，协调各子系统联动，实现智能管控 |
| 辅助保护系统 | 防雷器、断路器、熔断器、绝缘监测装置，集成全氟己酮消防、泄爆装置，具备多级短路、过流保护 | 1 套 | 全方位保障系统安全，应对雷击、短路、火灾等异常情况，确保设备及电网稳定运行 |
| 温控系统 | 智能液冷机组，循环管路+液冷板设计，控温范围-25℃~55℃ , 电芯温差≤3℃ , 相比风冷寿命提升20%以上 | 1 套 | 精准调控电池温度，适应高频次充放电产生的热量，保障电池性能稳定，延长使用寿命 |
| 储能柜体 | 户外一体化液冷机柜，防护等级IP55， 占地面积约1.4 ㎡，双舱分离设计，模块化布局，支持带液快速维护 | 1 台 | 集成所有设备，结构紧凑，安装便捷，适配户外恶劣环境，降低运维难度 |
4.3 设备选型说明
1. 电池选型：优先选用磷酸铁锂电池，核心优势在于安全性能高、循环寿命长 (≥8000次，SOH≥70%），适配每天两充两放的高频次运行需求，且容量衰减缓慢，符合台区储能长期运行要求，同时通过国家强检标准，确保运行安全。
2. PCS 选型：选用双向高效变流器，响应时间≤80ms，满足电压快速调节需求，效率≥98%，降低能量损耗，支持并/离网切换，在电网异常时可作为备用电源，保障关键负荷供电，同时具备电网支撑功能，改善电能质量。
3. EMS 选型：选用具备高兼容性、高可靠性的工业级 EMS 系统，支持多设备通信与数据采集，具备灵活的策略配置功能，可根据台区负荷、电压变化实时调整充放电策略，同时支持远程监控与运维，降低人工成本。
4. 温控系统：台区 1 根据容量需求选用风冷，台区 2 选用高效液冷系统，确保电芯温差控制在5℃以内，避免高频次充放电导致的温度过高，延长电池寿命，适配户外不同环境温度运行。
5.1 安装位置选择
两个台区的储能柜均安装在对应400KVA 变压器旁的户外空旷区域，满足以下要求：距离变压器低压配电柜≤10m，减少线路损耗，便于电缆连接，降低电压降影响。
场地平整、坚实，承载力≥2.5t/㎡（适配储能柜重量），无积水、无遮挡，通风良好，避免阳光直射。
远离易燃易爆物品、居民区（距离≥5m），符合消防规范，预留维护空间（柜体周围≥1.5m），便于设备检修。
5.2 电气连接
1. 储能系统与变压器低压侧的连接：通过铜芯电缆连接储能柜 PCS 输出端与低压配电柜，
电缆规格根据功率选型（台区1：35mm² , 台区 2：70mm² ) , 采用穿管敷设，做好绝缘防护，避免短路、漏电。
2. 控制线路连接：EMS 系统分别与 PCS、BMS、低压配电柜、变压器测控装置通过RS485/网口连接，实现数据交互与指令下发；同时接入电网调度系统，上传运行数据，接受调度指令（如需）。
3. 接地系统：储能柜、PCS、电池组、低压配电柜均可靠接地，形成统一的接地网，接地电阻≤4 Ω , 防止设备外壳带电，保障人身与设备安全。
5.3 安装流程
1. 场地准备：清理安装场地，平整地面，浇筑混凝土基础（厚度≥20cm），做好接地网施工，确保接地电阻达标。
2. 设备进场：将储能一体柜、辅助设备运输至安装位置，吊装就位，调整水平，固定牢固。
3. 电气安装：连接储能系统与低压配电柜的动力电缆，布置控制线路，做好绝缘测试与接线检查，确保接线正确、牢固。
4. 系统调试：安装完成后，进行设备单机调试（BMS、PCS、EMS 分别调试），再进行系统联调，模拟充放电、电压调节等场景，优化控制参数。
5. 验收投运：调试合格后，组织相关单位验收，验收通过后，接入电网正式投运，同步开启远程监控功能。
5.4施工要求
施工单位需具备相关资质，施工人员需持证上岗，严格按照电气施工规范操作，做好安全防护措施。
电缆敷设整齐，标识清晰，穿管防护到位，避免受压、受损，接头处做好绝缘处理，防止漏电。
调试过程中，严格按照设备说明书操作，重点检测充放电功能、电压调节精度、保护功能，确保系统运行稳定。
施工完成后，清理场地，整理施工资料（包括接线图、调试报告、验收报告等），归档留存。
EMS 能量管理系统是台区储能系统的核心，负责统筹设备运行、制定充放电策略、实现电压调节，严格满足“调峰、填谷、每天两充两放 ”三大核心需求，控制逻辑采用“实时监测-智能分析-指令下发-反馈调整 ”的闭环模式，结合台区负荷特性、电压变化及电池状态，动态优化控制策略，同时兼容云端远程调控与本地自主运行，具体逻辑如下：
6.1 核心控制目标
• 调峰：当台区电压大于允许上限或出现电量反向送电时，启动储能充电，吸收冗余电能，抑制电压抬升，平抑电网峰值负荷，避免电压越限。
• 填谷：当台区电压小于允许下限或晚间负荷高峰电压过低时，启动储能放电，补充电网电能，抬升线路电压，保障负荷正常运行，填补负荷低谷。
• 两充两放：每天固定时段完成两次充电、两次放电，充放电功率、时长根据电池容量、负荷需求动态调整，确保电池SOC 维持在合理范围（5%~95%），避免过充过放，延长电池寿命。
6.2 数据采集与监测
EMS 实时采集以下关键数据，为控制决策提供依据，同时上传至云端平台，实现实时监控与数据留存：
• 电网参数：台区低压侧电压（三相）、电流、频率、功率因数、反向送电功率，实时监测电压波动与反向送电情况。
• 储能系统参数：电池SOC（剩余电量）、单体电压、单体温度、电池组总电压、充放电电流、充放电功率；PCS 运行状态、转换效率；BMS 保护状态。
• 负荷参数：台区总负荷功率、负荷变化趋势，识别负荷高峰与低谷时段，适配充放电策略。
• 设备状态：储能柜温控系统运行状态、消防系统状态、辅助保护系统状态，及时发现设备异常。
6.3 特殊情况调整
1. 若某时段电压异常（过高/过低）超出正常范围，优先执行调峰/填谷指令，暂停两充两放既定时段，待电压恢复正常后，调整充放电时段，确保当天完成两充两放。
2. 若电池出现异常（温度过高、单体电压异常等），BMS 发出告警信号，EMS 立即停止充放电，启动保护机制，同时上报异常信息，待故障排除后，恢复正常运行。
3. 若电网出现故障（停电、频率异常），PCS 自动切换至停机/待机模式，待电网恢复正常后，切换回并网模式，调整充放电策略，补全两充两放流程。
6.4 远程监控与运维逻辑
• 实时监控：EMS 通过 4G/以太网与云端平台、电网调度中心通信，实时上传系统运行数据（电压、电流、SOC、设备状态等），支持电脑端、手机端远程查看。
• 故障预警与处理：当设备出现异常（电池过温、PCS 故障、电压异常等）， EMS 立即发出告警信号（本地声光告警+云端告警），同时记录故障信息，自动采取应急措施（暂停充放电、切断回路等），通知运维人员及时处理。
• 远程调控：运维人员可通过云端平台远程调整充放电时段、充放电功率、电压阈值等参数，适配台区运行工况变化，无需现场操作。
• 数据统计与分析：EMS 自动统计每天充放电次数、充放电量、电压调节效果、电池衰减情况等数据，生成日报、周报、月报，为运维决策、策略优化提供依据。
7.1 调试内容
• 单机调试：分别对BMS、PCS、EMS、温控系统、消防系统进行单机调试，检查设备运行状态、参数设置、保护功能，确保设备正常工作。
• 联调测试：将各设备联动运行，模拟两充两放、调峰、填谷场景，测试EMS控制逻辑的准确性、响应速度，检查电压调节效果，优化控制参数。
• 并网测试：将储能系统接入电网，测试并网稳定性、电能质量（电压、频率、谐波），确保符合电网接入规范，无反向送电异常、电压越限等问题。
• 保护功能测试：模拟过充、过放、过温、短路、雷击等异常情况，测试保护系统的响应速度与有效性，确保设备与电网安全。
7.2 试运行方案
调试合格后，进入试运行阶段，试运行周期为7 天，具体要求如下：
• 试运行期间，系统按照既定的两充两放策略、调峰填谷逻辑运行，EMS 实时监测运行数据，记录电压变化、充放电情况、设备状态。
• 每天检查设备运行状态，排查故障隐患，记录试运行数据（充放电次数、充放电量、电压调节范围、电池SOC 变化等）。
• 试运行期间，若出现电压异常、设备故障等问题，及时停机处理，优化控制参数，确保系统运行稳定。
• 试运行结束后，整理试运行数据，分析系统运行效果，确认是否满足核心需求，若存在问题，进一步优化调整，直至达到设计要求，方可正式投运。
8.1 故障处理
建立故障应急处理机制，明确故障处理流程，确保故障及时解决，减少停机时间：
• 故障上报：运维人员发现故障（本地告警或云端告警），立即记录故障信息（故障类型、发生时间、现象），上报相关负责人。
• 故障排查：根据故障信息，排查故障原因（如电池异常、PCS 故障、线路问题等），制定处理方案。
• 故障处理：安排专业人员进行故障处理，处理过程中做好安全防护措施，避免二次故障，处理完成后，测试设备运行状态，确认故障排除。
• 故障记录：将故障处理过程、原因、结果记录归档，分析故障规律，优化运维方案，避免同类故障再次发生。
8.2 电池运维
电池是储能系统的核心，重点做好以下运维工作，延长电池寿命：
• 避免电池过充、过放，严格控制SOC 在 5%~95%范围，定期检查电池均衡状态，确保电池组一致性。
• 保持电池工作环境温度，定期检查温控系统运行效果，避免温度过高/过低导致电池衰减加速。
• 避免电池长期闲置，若系统长期不运行，每三个月进行一次充放电循环（充至 SOC 70%，放至 SOC 30%），维持电池活性。
9.1 设备安全
• 选用符合国家安全标准的设备，具备完善的保护功能（过充、过放、过温、短路、防雷等），构建立体消防体系。
• 储能柜采用IP55 防护等级，防尘、防水、防腐蚀，避免户外环境对设备造成损坏。
• 定期对设备进行检修维护，及时更换老化部件，排查故障隐患，确保设备运行安全。
9.2 电气安全
• 电气连接严格按照规范操作，做好绝缘防护，避免短路、漏电，电缆敷设规范，标识清晰。
• 系统接地可靠，接地电阻≤4 Ω , 设备外壳、电缆屏蔽层均可靠接地，防止人身触电。
• 配备防雷装置，防止雷击损坏设备，雷雨天气时，可暂停系统运行，做好防护措施。
