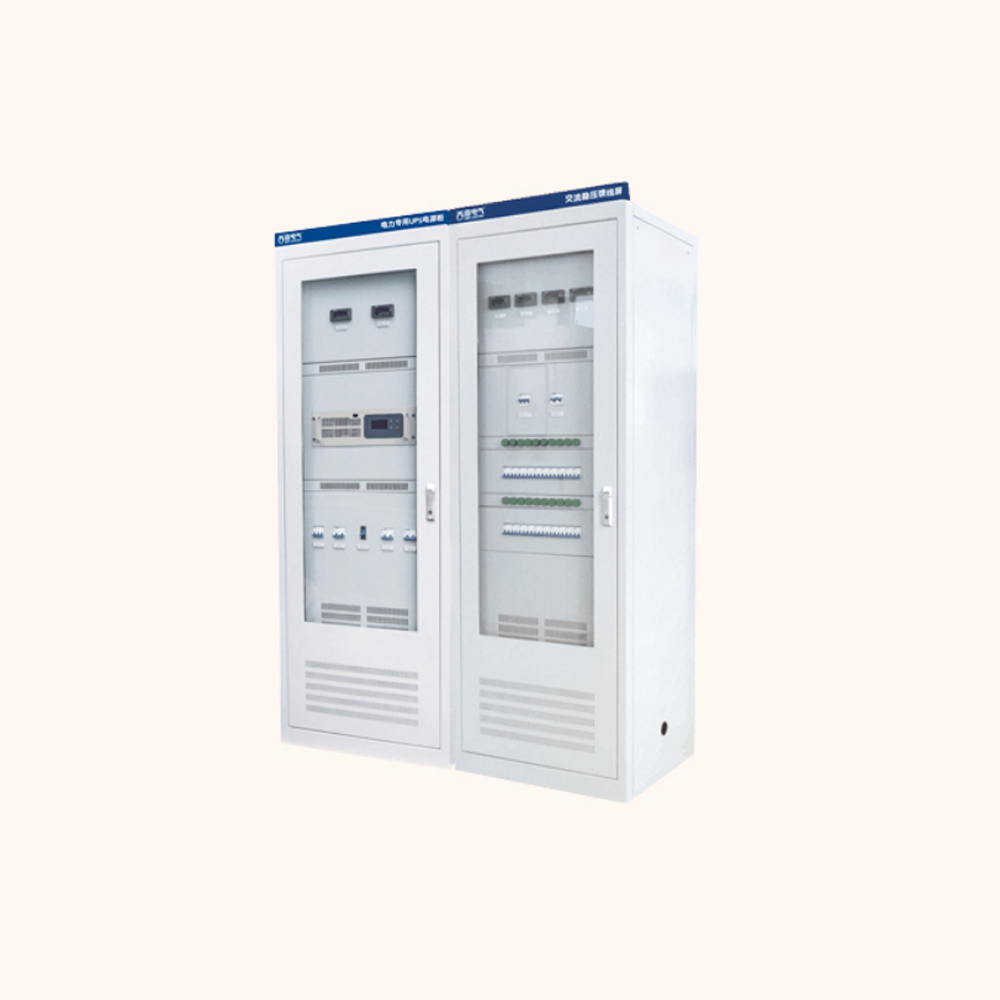

主要组成部分 Main Components

整流模块

将输入的交流电整流为直流电。

逆变模块

把直流电转换成交流电。

切换模块

旁路和逆变器输出进行自动切换。

控制模块

控制逆变器输出跟随基准市电，并与其保持相同的相位和频率，自动调节，并使输出在规定的范围内，按照设定的保护定值运行。

滤波模块

输入滤波器用于输入端直流电源中无用波形的滤除，得到一个稳定的直流电，再送入逆变器。

输出滤波器主要是用于去除交流谐波和干扰，使输出处于一个平稳的状态。

显示设备

采用LCD液晶显示，准确反映设备运行状态及故障信息。

手动维修旁路单元

在UPS故障时，手动切换到维修旁路，维修或更换UPS，保证输出不断电。

输入隔离变压器

将输入的交流电变压并与逆变器隔离。

输出隔离变压器

将逆变器输出与UPS输出隔离。

功能特点Functional Features

1、工业UPS电源的直流电源输入取自客户现场的直流屏，省去了蓄电池组为客户节约大量成本;

2、采用DSP控制技术及IGBT逆变技术，PWM脉宽调制技术使设备可靠性有效提高，内部EMI滤波器有效降低电磁波干扰，纯在线式双变换技术;

3、输入/输出变压器隔离工频设计，过载及抗干扰能力强，有效保护负载及设备安全;

4、交流/直流反向隔离，保证整流后的直流电不会反灌到现场的直流屏;

5、可靠的静态旁路切换功能保证真正的不间断，交流供电/直流逆变供电之间零延时转换;逆变输出转换为旁路输出s4ms;

6、完善的人机界面设计，采用LCD液晶显示，UPS运行状态一目了然，使人机沟通零距离;

7、丰富的通讯接口(RS485)和无源干接点，可实现无人值守;

8、空气断路器安装于UPS各个输入回路中，实现可靠输入保护;

9、具有输入过、欠压，输出过、欠压，过热，过载，短路等完善的保护功能;

10、设置有维修旁路，实现负载不断电，更换维修;

11、模块化，标准机架式设计，安装方便。

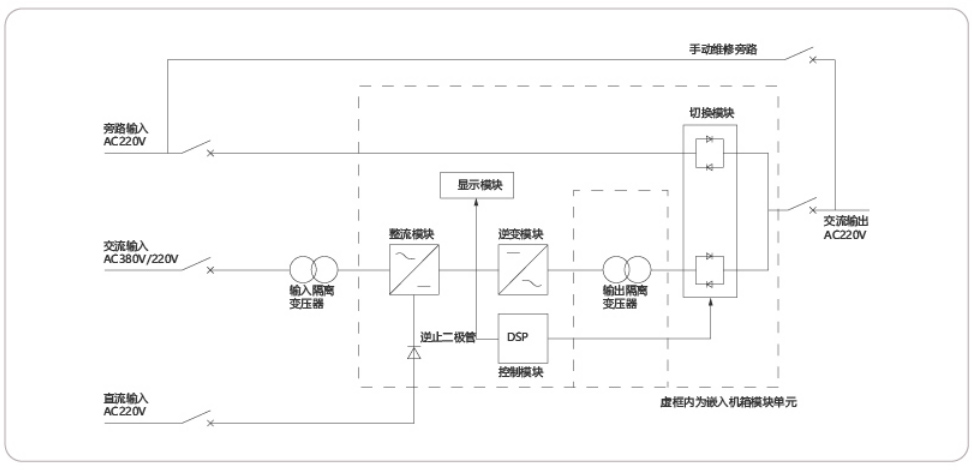

工作原理 Working Principle
