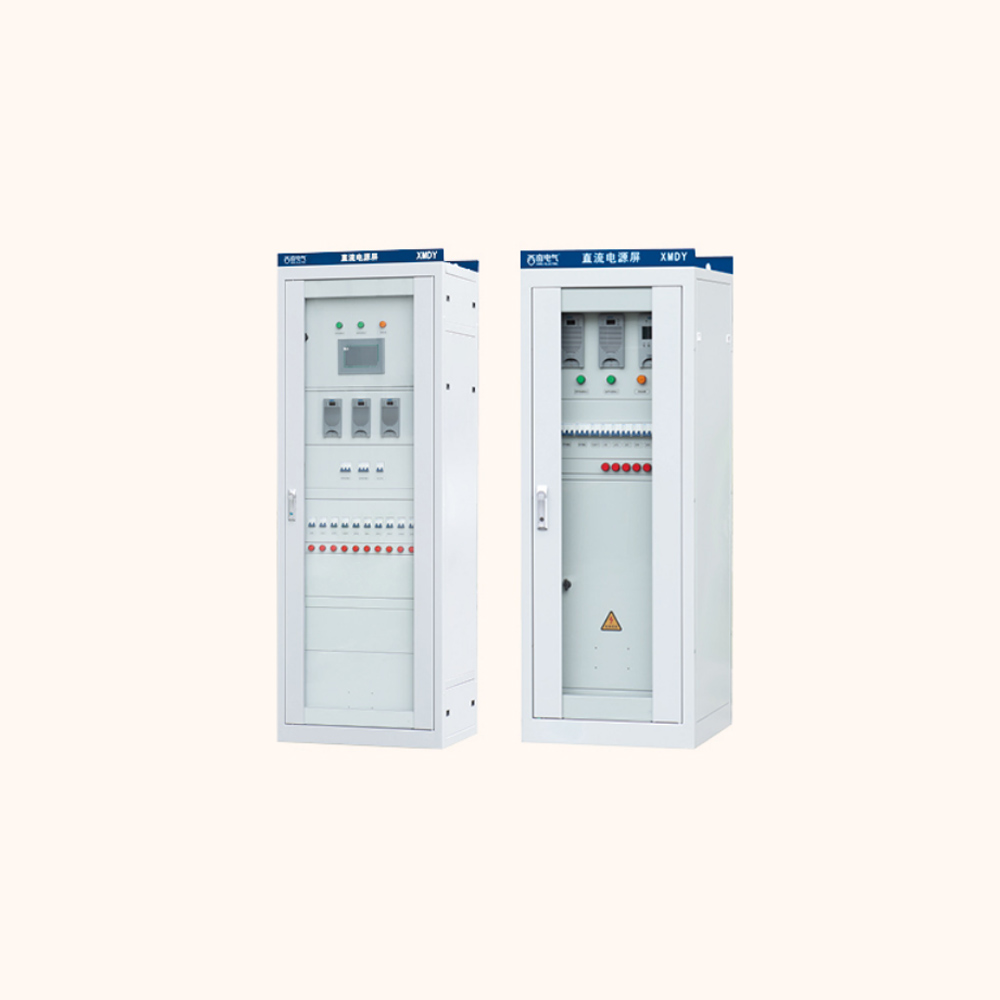

性能特点 Product Overview

其主要是运行稳定抗干扰性好、纹波系数小、技术精度高。分为单体柜和分体柜两种结构类别;产品广泛应用于从10kV到500kV不同电压等级的发电厂、水电站及各类变电站、开闭所、开关站和用户变中，为断路器分合闸及二次回格中的仪器仪表、继电保护和事故照明提供直流屏，系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成，具有技术稳定、配置合理、测控智能化、操作简便等特点。可与上位机通讯，方便地实现。“遥测、遥控、遥信、遥调”四遥功能，特别适合无人值守需要。

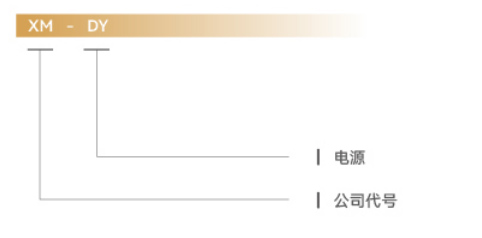

型号及含义 Model And Meaning

系统特点System Features

2、超宽的电压输入范围，电网适应性强，可用于环境相对恶劣的场所。

3、充电模块可带电插拨，可在线维护，方便快捷。

4、有可靠的防雷及电气绝缘防护措施，确保系统和人身安全。

5、采用大屏幕触摸屏，点阵液晶显示，CCFL背光，实现全汉化实时显示及操作。

6、可通过点触触摸屏监控进行系统各部分的参数查询、设置，接口友好，操作方便，真正实现人机对话操作。

7、监控模块可自动完成对电池电压、充放电电流及温度补偿的精确管理，确保电池工作在最佳状态，延长电池使用寿命。

8、采用以微处理器为核心的集散式监控系统，模块化设计，实施对电源系统全方位的监测和控制以及电源系统的"四遥”及无人值守。

9、蓄电池管理单元，实时自动监测蓄电池端电压，充、放电电流，并控制蓄电池的均充和浮充，设有电池过压肤压和充电过流告警等功能。

10、监控系统的软件、硬件采用开放式设计，根据用户不同需要可随时增加、修改监控系统的测置及控制参量，

11、一套监控系统支持双组蓄电池组、三组充电装置、母线分段模式的监测，可实现双组电池自动充电管理，两组电池完全独立管理，确保电池安全。

12、主要电气组件95%以上采用国内外知名品牌，质量有充分保障。

13、提供RS232、RS485两种通讯接口，和RTU、CDT、MODBUS三种通讯规约选择。

注:可根据用户需求添加事故信号或预告信号报警功能和逆变电源进行DC/AC、DC、DC转换。

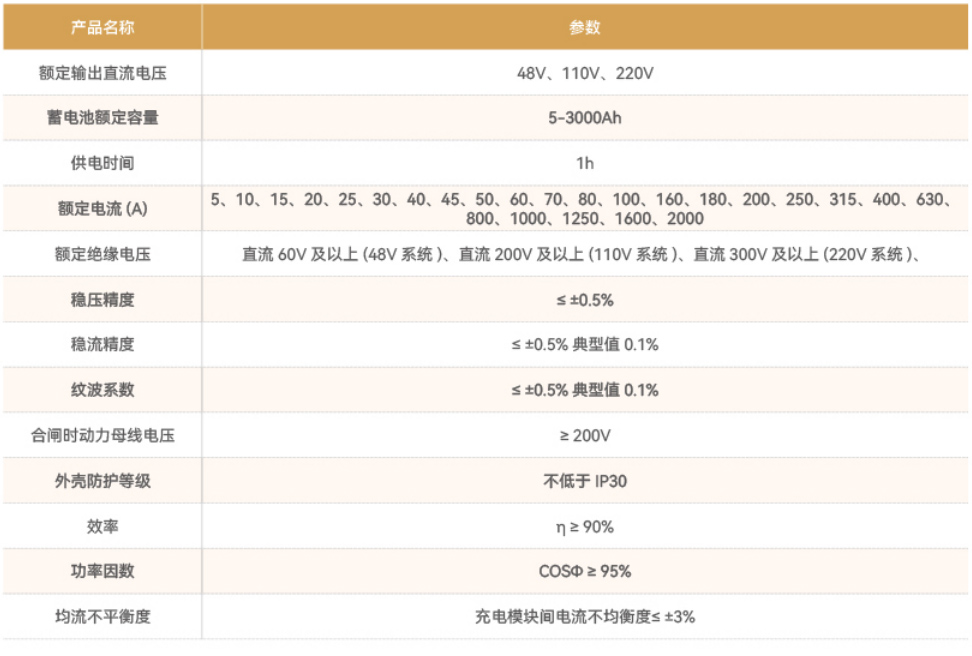

技术参数 Technical Parameters

外形尺寸图 Dutline Dimension Drawing

2、系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。

3、系统除基础的交流监控、直流监控、开关量监控等基础单元外，还可以配置绝缘监测、电池巡检等功能单元，用来对直流系统进行全面监控。
